來水(上級出水或待處理水)經分配水箱進入進濾器，自上而下地過濾，當濾后水通過水帽到達并充滿集水區后，開始經由連通管進入清水箱，清水箱也稱沖洗水箱，當清水箱水滿后由溢流管道外送。由于濾層不斷截留進水中的懸浮物，濾層的水頭損失逐漸增加，使得虹吸上升管中的水位上升。當水位上升進入虹吸輔助管口時，水自該管開始下落，下落工程中，由于水力作用通過抽氣管將虹吸下降管內的空氣帶走，形成真空(負壓)。當負壓到達設計值時，便發生虹吸現象，此時水箱中的水自下而上地反洗使濾料得以“再生”。由于連續不斷反洗濾層，清水箱中水位下降至破壞斗時，虹吸作用被破壞，反洗結束，過濾裝置又重新開始工作。

　　無閥濾池的沖洗是全自動的，有時因管理上的需要，在濾池水頭損失還沒有達到最大時就需要沖洗，為此設有強制沖洗器，強制沖洗器利用壓力水造成輔助管內產生負壓，通過抽氣管的作用形成虹吸。

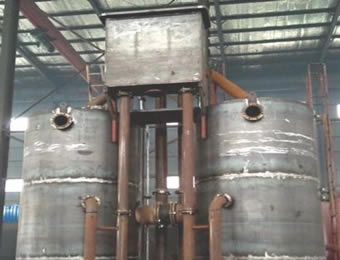

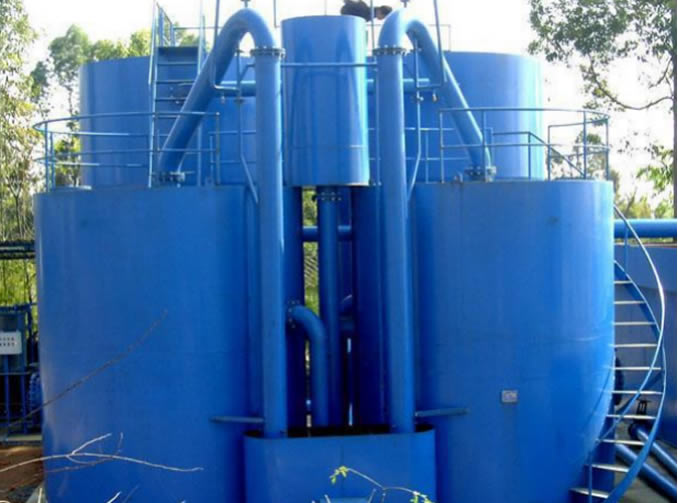

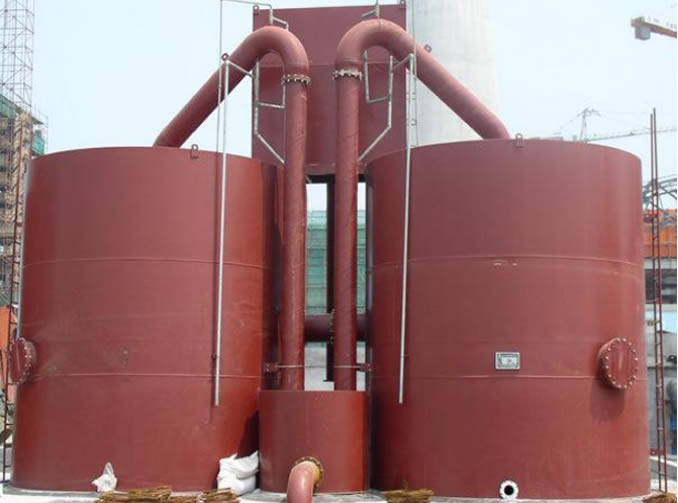

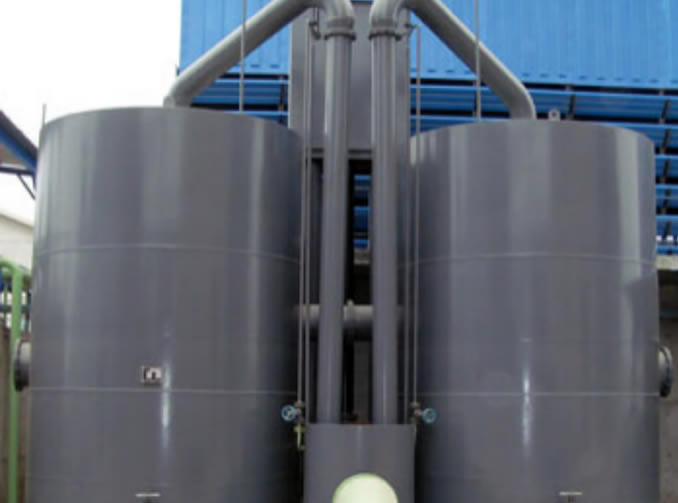

　　重力式無閥濾池由分配水槽、進水管、過濾室、集水區、連通管、沖洗水箱、溢流槽、虹吸上升管、虹吸下降管、虹吸輔助管、抽氣管、排水水封箱、虹吸破壞管、虹吸破壞斗、強制虹吸裝置、強制破壞裝置等組件構成，是集水力學、結構學、空氣動力學為一體的凈化水裝置。

工藝流程圖

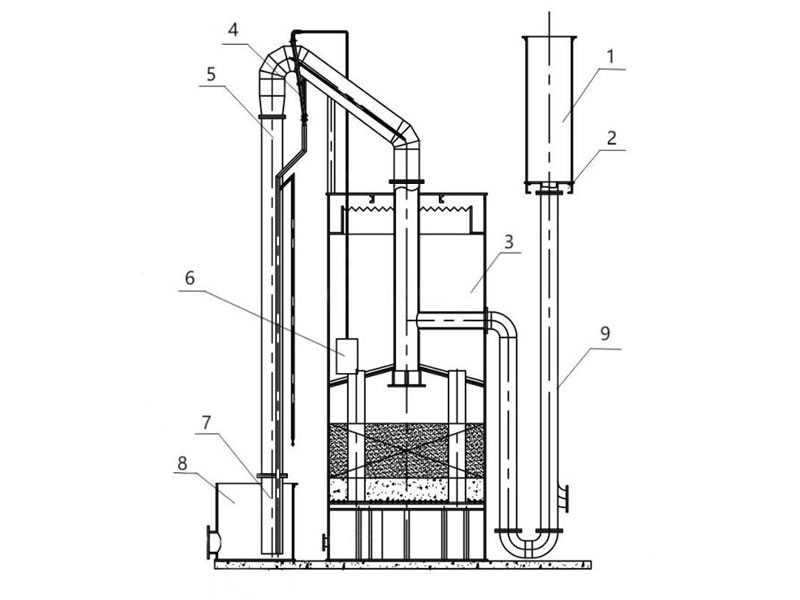

示意構造圖

技術參數

　　G系列無閥濾池適用于原水濁度相對較低的各類地表水、地下水等為水源的農村城鎮，工礦企業的水廠，集中供水站等，出水可滿足濁度≤1-3mg/L。適用于來水帶有一定壓力而又無電力供應的水站場所，如高位水庫水處理后下送等。用于石油、化工、冶金、電力、煉油、輕工、紡織等工業循環冷卻水的旁濾處理;用于地表水凈化，地下水除鐵除錳;用于城市、鄉鎮自來水廠的過濾處理;用于軟化、除鹽處理的前處理;用于游泳池、噴泉水景的凈化處理;用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等。
